O型圈/包氟O型圈/星型圈/Y型2

分類：行業新聞 發布：2021-03-22 22:30:46 瀏覽：1609次 Tag：

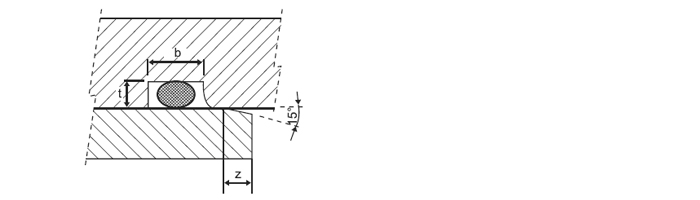

O型圈/星型圈開槽尺寸建議參數：
Parameters of O Ring/X Ring Slotting Dimension

密封圈線徑C/S 槽深T 槽寬B 密封圈線徑C/S 槽深T 槽寬B
1.00 0.80  1.3 5.00 4.00    6.5
1.50 1.10  1.9 5.33 4.30 6.9
1.60 1.20 2.1    5.50 4.50    7.1
1.78 1.30  2.3    5.70 4.65 7.4
1.90 1.40 2.4 6.00 4.95 7.8
2.00 1.50 2.6 6.50 5.40 8.4
2.40 1.80 3.1 6.99 5.85 9.1
2.50 1.90 3.2  7.00 5.85 9.1
2.62 2.00 3.4 7.50 6.30 9.7
2.70 2.10 3.5 8.00 6.75 10.4
3.00    2.30 3.9 8.40 7.15 10.9
3.50 2.70 4.5 8.50 7.25 11.0
3.53 2.70 4.5 9.00 7.70 11.7
3.60 2.80 4.7 9.50 8.20 12.3
4.00 3.15 5.2 10.00 8.65 13.0
4.50 3.60 5.8 - - -


O型圈/星型圈以液體作介質時 Liquid as Medium

 線徑
 槽深
 槽寬
 軸桿導角
 線徑
 槽深
 槽寬
 軸桿導角
 1.00
 0.90
 1.3
 1.0
 5.00
 4.45
 6.0
 2.5
 1.50
 1.30
 1.9
 1.0
 5.33
 4.70
 6.4
 2.7
 1.60
 1.40
 2.0
 1.1
 5.50
 4.95
 6.6
 2.8
 1.78
 1.50
 2.0
 1.1
 5.70
 5.10
 6.9
 3.0
 1.90
 1.60
 2.4
 1.2
 6.00
 5.40
 7.2
 3.1
 2.00
 1.70
 2.4
 1.2
 6.50
 5.80
 7.8
 3.3
 2.40
 2.10
 2.9
 1.4
 6.99
 6.30
 8.4
 3.6
 2.50
 2.20
 3.0
 1.4
 7.00
 6.30
 8.4
 3.6
 2.62
 2.30
 3.1
 1.5
 7.50
 6.70
 9.0
 3.8
 2.70
 2.40
 3.2
 1.5
 8.00
 7.20
 9.6
 4.0
 3.00
 2.60
 3.6
 1.6
 7.40
 7.60
 10.1
 4.2
 3.50
 3.10
 4.2
 1.8
 8.50
 7.70
 10.2
 4.2
 3.53
 3.10
 4.2
 1.8
 9.00
 8.20
 10.8
 4.3
 3.60
 3.20
 4.3
 1.8
 9.50
 8.60
 11.4
 4.4
 4.00
 3.50
 4.8
 2.0
 10.00
 9.10
 12.0
 4.5
 4.50
 4.00
 5.4
 2.3
 -
 -
-
-

O型圈/星型圈以氣體作介質時 Gas as Medium

線徑C/S
槽深T
槽寬B
軸桿導角Z
線徑C/S
槽深T
槽寬B
軸桿導角Z
1.00
0.95
1.3
1.0
5.00
4.65
6.0
2.5
1.50
1.35
1.9
1.0
5.33
4.95
6.4
2.7
1.60
1.45
2.0
1.1
5.50
5.15
6.6
2.8
1.78
1.55
2.3
1.1
5.70
5.35
6.9
3.0
1.90
1.75
2.4
1.2
6.00
5.65
7.2
3.1
2.00
1.80
2.4
1.2
6.50
6.10
7.8
3.3
2.40
2.15
2.9
1.4
6.99
6.60
8.4
3.6
2.50
2.25
3.0
1.4
7.00
6.60
8.4
3.6
2.62
2.35
3.1
1.5
7.50
7.10
9.0
3.8
2.70
2.45
3.2
1.5
8.00
7.60
9.6
4.0
3.00
2.75
3.6
1.6
8.40
7.90
10.1
4.2
3.50
3.25
4.2
1.8
8.50
8.00
10.2
4.2
3.53
3.25
4.2
1.8
9.00
8.50
10.8
4.3
3.60
3.35
4.3
1.8
9.50
9.00
11.4
4.4
4.00
3.70
4.8
2.0
10.00
9.50
12.0
4.5
4.50
4.20
5.4
2.3
-
-
-
-
